Экструдер 3D принтера

:  art

Экструдер (от англ. слова extrude) – это печатающая головка 3D принтера. Название этой детали (перевод термина – выдавливать) полностью соответствует принципу ее действия: экструдер выдавливает специальный материал через отверстие, тем самым создавая слои объекта. Точно также работают и клеевые пистолеты, тюбики с пастой и прочие.

В большинстве случаев 3D принтер печатает объекты из термопластика ABS и PLA (филамента по научному или пластиковой нити в обиходе), поэтому стоит проанализировать такие экструдеры.

Фактически - экструдер (печатающая головка 3D принтера) - это основной механизм и именно от него и зависит качество печати на 3D принтере. Даже если вы решили собрать полностью самодельный 3D принтер, то на экструдер стоит разориться и купить готовый и проверенный узел.

Экструдер для самодельного 3D принтера

Печатающая головка 3D принтера состоит из двух элементов: сопла и механизма подачи филамента. Сопло имеет нагревательный элемент и называется также хот-энд (hot-end). Нагреватель выглядит как прямоугольное алюминиевое устройство.

Элемент для подачи филамента (колд-энд) – это небольшой блок, состоящий из прижимного механизма и шестерни. Такой механизм должен быть соединен со специальным электромотором (через редуктор). Принцип работы 3D принтера такой: колесо вращается и высасывает филамент, переправляя его в hot-end. Там, он плавится (благодаря нагревательному элементу) и выдавливается через сопло.

Чаще всего нагревателем является нихромовая спираль или несколько резисторов. Хот-энд изготовлен из теплопроводного металла (например, алюминия). К соплу прикрепляется специальный датчик температуры, что бы следить и регулировать состояние принтера.

Самодельный экструдер для самодельного 3D принтера

Хот-энд и колд-энд разделяют теплоизолирующей стенкой, сделанной из термостойкого пластика PEEK. В часть колд-энд встроены вентиляторы, чтобы не допустить перегрев. Все это делается для того, что бы филармент не начал плавиться слишком рано. Хот-энд очень нагревается, при этом колд-энд должен оставаться достаточно холодным.

Кроме обычных экструдеров (с прямой подачей), существуют также боуден-экструдеры (Bowden extruder). Они отличаются от стандартных тем, что hot-end закреплен на подвижном элементе, а cold-end находится на раме 3D принтера. Таким образом, две эти части разделены и не соприкасаются. Филамент переходит в сопло через трубку из тефлона.

Такое строение экструдера позволяет сделать его меньшим, тем самым ускорить процесс 3D печати. При этом снижается надежность подачи пластика.

Есть несколько нюансов в строении печатающей головка 3D принтера. Во-первых, важен материал, из которого изготовлен корпус и детали. Некоторые компании производят экструдеры из некачественных, дешевых элементов. Лучше всего создавать литые детали 3D принтеров, потому что они более надежны. Результаты работы машины зависят от подачи филамента. Поэтому, механизм подачи должен быть бесперебойным и надежным.

В случае если филамент запутается (т.к. он является похожим на нить), подаватель может заклинить. Если детали качественные, филамент все равно должен выйти, только с небольшими комочками.

Экструдер для самодельного 3D принтера своими руками

Из-за того, что филамент недостаточно сильно сцеплен с механизмом подачи, нить может проскользнуть и создать некоторые задержки в работе 3D принтера.

При печати можно использовать капрон или нейлон. Стандартные печатающие головки (настроенные на ABS) не способны нормально ее обработать, так как она гладкая и мягкая. Подающее колесо не может достаточно сильно «схватить» филамент. Именно поэтому, при печати с помощью капрона используют ролики с зубцами или острой насечкой.


Также в строении экструдера очень важно учитывать размер сопла, потому что от него зависит готовая работа. Обычное сопло 3D принтера имеют размер 0,4-0,5 мм. Другое сопло, меньшее по размеру (0,2-0,3 мм) делает печать объекта более детальной, чистой и четкой, потому что выдавливаемая горячая нить более тонкая.

Экструдер для самодельного 3D принтера

Особое внимание стоит обратить на то, что печать с помощью маленького сопла, увеличивает время печати. Также, такое отверстие быстро забивается мелким мусором и застывшим пластиком. Подаватель должен быть более мощным, что бы протолкнуть филамент пластиковой нити через маленькое сопло.

В современных принтерах существует возможность использование сопла разного диаметра. В наше время представлены разные модели 3D принтеров с несколькими встроенными печатающими головками. Например, в модели MakerBot Replicator Dual встроены два экструдера.

Использование нескольких головок лучше всего подходит для печати двухцветных объектов, так как применяется два вида пластика. Не смотря на это, технология печати с помощью двух экструдеров изучена не досконально и имеет ряд недостатков и неточностей.

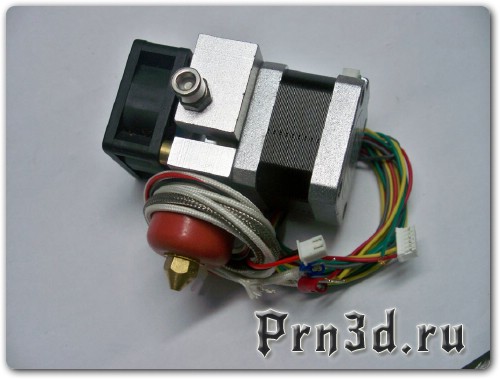

Простой экструдер для самодельного 3D принтера

Две печатающие головки работают независимо в принтере, что позволяет печатать ими обоими параллельно. Они крепко закреплены на головке и 3D принтер использует каждую из них по мере необходимости.

Существует также новый метод одновременной 3D печати, который называется «Ditto printing». При таком способе оба экструдера печатают два идентичных объекта, работая параллельно. Однако данный метод имеет ряд ограничений: печатаются только небольшие объекты, одноцветные или же двухцветные и большие, но с определенной структурой (она должна быть повторяющейся и выполненной в виде цепи).

бытовой экструдер для 3D принтера

Также одним из недостатков принтеров с двумя печатающими головками относится их сложность и слишком большая стоимость. Установка дополнительных деталей делает экструдер большим и тяжелым, что замедляет скорость работы и позволяет создавать только маленькие объекта. В ходе печати неработающее сопло также может цепляться за готовые части объекта и портить их, оставляя потеки филамента.
